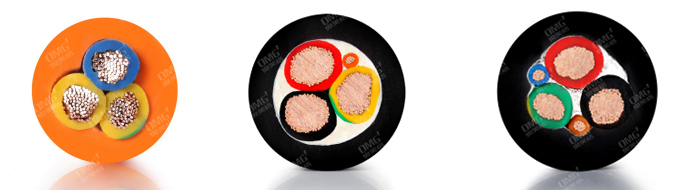

Cabo de carregamento EV padrão americano UL2263

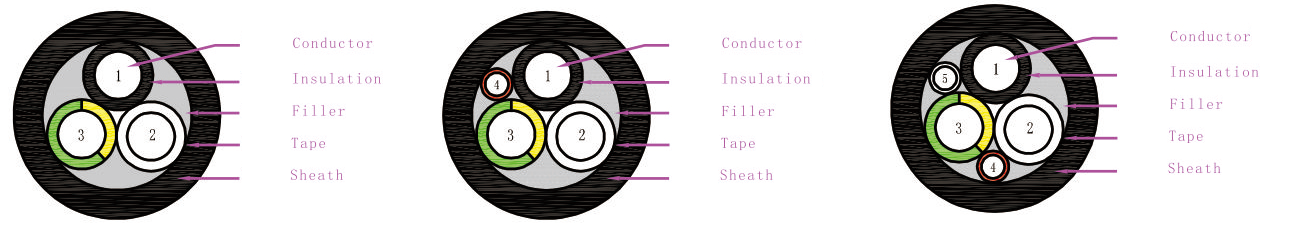

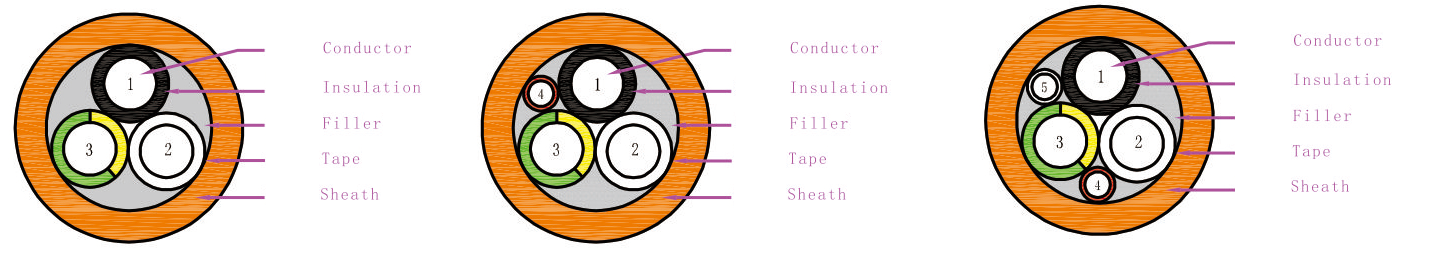

| Estrutura do produto | características do produto |
| 1.Condutora | Temperatura nominal: -40 ℃ ～ 105 ℃ |
| Material: cobre puro | Tensão nominal: 300 V; 600 V ou 1000 V |
| 2.Isolamento | Teste de chama: método de teste VW-1 em conformidade com UL 2556 |
| Material: TPE ou PVC | Raio de curvatura mínimo: ≥5 * OD |
| Cor: preto, branco, verde / amarelo | Tensão dielétrica: 1,5kVac / 1min. Método de teste sem avaria Em conformidade com UL 2556 |
| 3.Filler | Flexão a frio: -40 ℃ / 4h Sem rachaduras Método de teste Em conformidade com UL 2556 |
| Material: Cabo PP | Choque quente: 150 ℃ / 1h Sem rachaduras Método de teste Em conformidade com UL 2556 |
| 4.Fita de Embalagem | Resistência ao óleo: IRM902, 60 ℃ / 168h Tração e alongamento ≥70% Valor não envelhecido |
| Material: tecidos não tecidos | Resistência ao esmagamento: S≤12AWG 4,45kN, 12AWG ＜ S≤2AWG, 11,1kN, 2AWG ＜ S 15,6kN |
| 5.capa protetora | Resistência às intempéries: 720hin a xenon arc weatherometer, sem rachaduras |
| Material: TPE ou PVC | Requisitos ambientais: Em conformidade com RoHS 2.0 e REACH |
| Cor: Preto ou Laranja |
Número de produto |
especificação
|
Diâmetro externo torcido do condutor
|
Resistência do condutor
|
Corrente permitida de referência |
Diâmetro externo completo
|
Embalagem de cabos |
600V or 1000V EVE(TPE) EVT(PVC) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
10.8±0.5 |
1000m/700# |
3×14AWG |
1.9/1.2 |
8.88 |
16A |
11.8±0.5 |
800m/700# |
|
3×12AWG |
2.4/1.2 |
5.58 |
23A |
14.3±0.5 |
500m/700# |
|
3×10AWG |
3.0/1.2 |
3.51 |
32A |
15.6±0.5 |
500m/700# |
|
2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4±0.5 |
800m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
|
3×10AWG+1×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+18AWG |
8.2/6.6 |
0.555/0.882/22.4 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
|
3×10AWG+2×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+2×18AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+2×18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
2×1/0AWG+2AWG |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG |
13.05/10.5 |
0.219/0.349 |
260A |
45.0±1.0 |
150m/1200# |
|
300V EVJE(TPE) EVJT(PVC) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
3×14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
|
3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
11.4±0.5 |
800m/700# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3±0.5 |
800m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
|
O número de fios de sinal pode ser 0 ~ 6 ou mais, as especificações do condutor do fio de sinal podem ser 16AWG, 18AWG, 20AWG, 22AWG. |
||||||
As especificações, tamanhos e estruturas dos produtos acima podem ser alterados devido ao progresso tecnológico, especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente.
Cabo de nylon NACS
Norma de referência: UL2263
Número do certificado: E345899
