EU EN 50620 , cabo de carregamento de veículo elétrico padrão IEC62893
Padrão de Referência: prEN 50620, IEC62893
Certificado nº: 6003773.01
Descrição do produto:

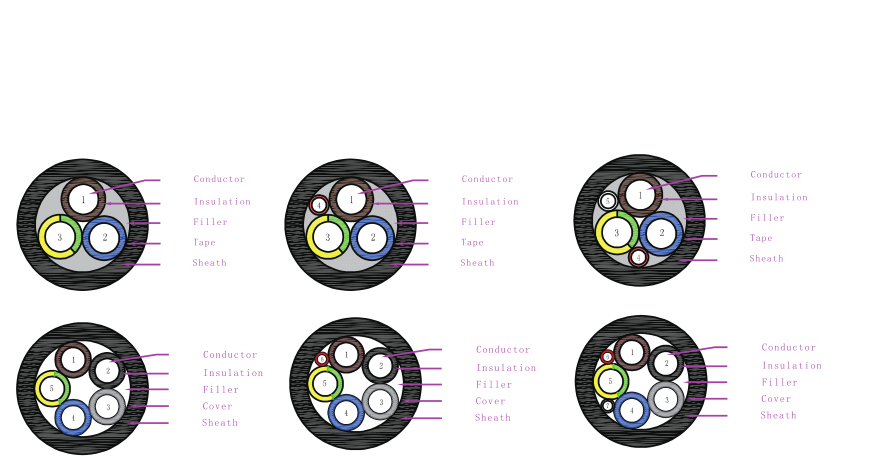

| Estrutura do produto | características do produto |
| 1.Condutora | Temperatura nominal: -40 ℃ ～ 90 ℃ |
| Material: cobre puro | Tensão nominal: AC 300 / 500V, 450 / 750V; DC 1000V |
| 2.Isolamento | Teste de Chama: Método de teste VW-1 em conformidade com UL 2556 |
| Material: ERP | Mín Raio de curvatura: ≥6 * OD |
| Cor: Marrom, Azul, Amarelo / Verde | Tensão dielétrica: 2,5kVac / 15min. Sem avaria |
| 3.Filler | Impacto de baixa temperatura: -40 ℃, sem rachaduras |
| Material: Cabo PP | Choque quente: 150 ℃ / 1h Sem rachaduras |
| 4.Strap | Resistência ao óleo: IRM902, IRM903, Gasolina 20h OD Variação≤15% sem rachaduras |
| Material: tecidos não tecidos | Resistência de esmagamento: Sq≤4, força de esmagamento≥4KN; 4≤Sq≤35, força de esmagamento≥11KN; |
| 5.Jaqueta | Resistência ao ácido e álcali: 168h, variação da resistência à tração ≤30%; alongamento≥100% |
| Material: TPU | Requisitos ambientais: Em conformidade com RoHS e REACH |
| Cor preta | |
Número de produto |
especificação |
Diâmetro externo torcido do condutor |
Resistência do condutor |
Corrente permitida de referência |
Sem blindagem Diâmetro externo completo |
Embalagem de cabos |
H05BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.6~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
9.8~10.8 |
800m/700# |
|
H07BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.8~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
10~10.8 |
800m/700# |
|
3×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
35A |
11.5 |
500m/700# |
|
3×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
44A |
13.2 |
400m/800# |
|
3×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
62A |
16.3 |
500m/950# |
|
3×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
82A |
19 |
500m/700# |
|
5×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
20A |
13.5 |
500m/950# |
|
5×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
30A |
15 |
400m/950# |
|
5×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
38A |
16.8 |
300m/950# |
|
5×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
54A |
20 |
300m/1200# |
|
5×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
71A |
23.5 |
800m/700# |
|
5×25mm2+(0～2)×(0.5～0.75)mm2 |
7.2 |
0.78 |
94A |
29 |
800m/700# |
|
5×35mm2+(0～2)×(0.5～0.75)mm2 |
8.4 |
0.554 |
117A |
32.8 |
500m/700# |
As especificações, tamanhos e estruturas dos produtos acima podem ser alterados devido ao progresso tecnológico, especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente.
