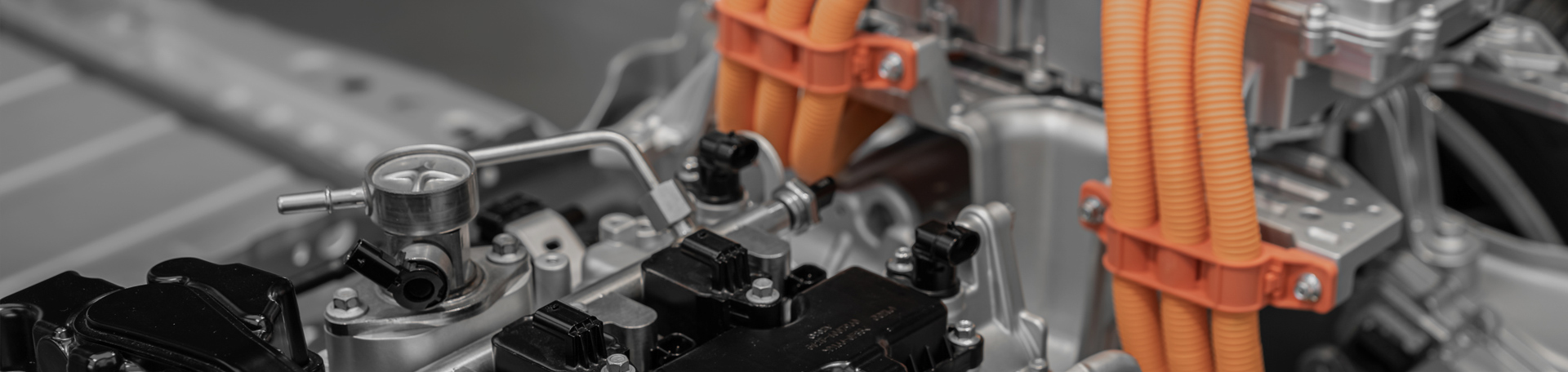

Como um transportador de transmissão de energia, o cabo EV de alta tensão é usado para conectar a porta de carregamento e a bateria, o interior da bateria, a bateria e o motor e o equipamento de armazenamento de energia da bateria. Cabos de alta tensão para veículos elétricos são necessários com alto desempenho, devido ao ambiente hostil dentro dos veículos, como espaço de fiação estreito, alta corrente e alta tensão, ambientes de alta e baixa temperatura, baixa dissipação de calor; bem como o ambiente de condução enfrentando névoa salina, campos eletromagnéticos, poluição por óleo e produtos químicos, junto com requisitos de segurança e ambientais, como baixa emissão de fumaça, livre de halogênio e retardante de chamas.
Razões para escolher o cabo de alta tensão OMG:
OMG is committed to becoming a world-class provider of new energy vehicle cable solutions. It is the number one electric vehicle charging cable manufacturer in China, being rated as one of the top 100 enterprises providing electric vehicle core components in 2017. This product has been widely used in Dana, Amphenol, TE, YUTONG, CATL, BYD and other companies
OMG has passed ISO 9001:2015 and IATF 16949:2016 system certification. The high-voltage cable products on OMG comply with ISO6722-1, ISO6722-2, ISO14572, LV216, ISO19642, UL758, and other international standards. It can also produce customized products. Conductor materials include bare copper, tinned copper, aluminum alloys, and etc. OMG has obtained 19 invention patents, 56 utility model patents, 3 appearance patents, and 8 software copyrights in the field of electric vehicle cables.
Related test demonstration:
Teste o cabo de alta tensão OMG EV (Parte 1)
Teste o cabo de alta tensão OMG EV (Parte 2)
Não escolha um cabo pronto para uso, mas entre em contato com um especialista em design para garantir que sua solução de cabo atenda a todas as suas expectativas. envie-nos um e-mail: leo@omigr.com
Vantagens dos produtos OMG:
Os produtos são flexíveis com um raio de curvatura menor que 5D, sobrevivendo de alta e baixa temperatura, proporcionando resistência ao óleo, resistência ácida e alcalina, resistência à água, resistência à abrasão, resistência a rachaduras, resistência aos raios ultravioleta, bom retardamento de chama, boa condutividade elétrica e insignificante aumento da temperatura do condutor Todos os materiais estão em conformidade com os padrões de proteção ambiental RoHS2.0.

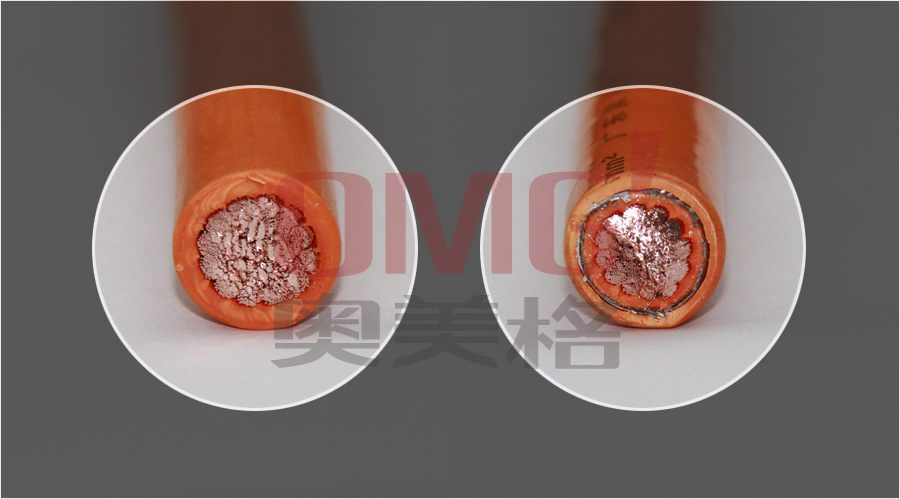

Descrição do produto de cabos de alta tensão para veículos rodoviários (padrão QC / T 1037-2016):
| Estrutura do produto | Características do cabo |
| 1、condutor | 1、Temperatura nominal: -40 ℃ ～ + (125 ℃, 150 ℃) |
| Material: cobre puro | 2、Tensão nominal: AC 600 V / DC 900 V; AC 1000 V / DC 1500 V |
| 2、Isolamento | 3、Envelhecimento de curto prazo: 240h, em conformidade com QC / T 1037 |
| Material: XLPE | 4、Envelhecimento de longo prazo: 3000h, em conformidade com QC / T 1037 |
| Cor laranja | 5、Teste de queima: em conformidade com QC / T 1037 |
| 3、Escudo | 6、Raio de curvatura mínimo: 4 * OD @ OD ﹤ 15mm; 6 * OD @ OD ≧ 15mm |
| Material: cobre estanhado | 7、Tensão suportável: 5kVac / 5min. O produto está isento de falhas |
| 4、Jaqueta | 8、Resistência ao óleo: em conformidade com QC / T 1037 |
| Material: XLPE | 9、Desempenho anti-rasgo:> 20N / mm |
| Cor laranja | 10、Requisitos de proteção ambiental: Em conformidade com RoHS e REACH |
Cabos de alta tensão para veículos rodoviários (padrão QC / T 1037-2016) especificações do produto:
AC 600V / DC 900V (cabo de alta tensão sem blindagem)
Série de Produtos |
Especificação |
Diâmetro externo do condutor trançado |
Resistência do condutor |
Corrente permitida de referência |
Diâmetro externo acabado |
QBJ-C QBJ-D
|
1.5mm2 |
1.60 |
12.7 |
18 |
2.30 |
2.5mm2 |
2.06 |
7.60 |
25 |
2.85 |
|
4mm2 |
2.70 |
4.71 |
35 |
3.55 |
|
6mm2 |
3.40 |
3.14 |
45 |
4.15 |
|
10mm2 |
4.50 |
1.82 |
70 |
5.60 |
|
16mm2 |
5.60 |
1.16 |
95 |
6.90 |
|
25mm2 |
7.20 |
0.743 |
130 |
8.40 |
|
35mm2 |
8.30 |
0.527 |
160 |
9.80 |
|
50mm2 |
10.1 |
0.368 |
210 |
11.90 |
|
70mm2 |
12.1 |
0.259 |
260 |
14.10 |
|
As especificações, dimensões e estrutura dos produtos acima podem ser alteradas devido ao progresso tecnológico, e especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente. |
|||||
AC 600V / DC 900V (cabo blindado de alta tensão)
Série de Produtos |
Especificação |
Diâmetro externo do condutor trançado |
Resistência do condutor |
Corrente permitida de referência |
Diâmetro externo acabado |
QBJP2-C QBJP2-D |
1.5mm2 |
1.60 |
12.7 |
18 |
4.00 |
2.5mm2 |
2.06 |
7.60 |
25 |
4.60 |
|
4mm2 |
2.70 |
4.71 |
35 |
5.40 |
|
6mm2 |
3.40 |
3.14 |
45 |
6.40 |
|
10mm2 |
4.50 |
1.82 |
70 |
8.20 |
|
16mm2 |
5.60 |
1.16 |
95 |
9.50 |
|
25mm2 |
7.20 |
0.743 |
130 |
11.50 |
|
35mm2 |
8.30 |
0.527 |
160 |
13.50 |
|
50mm2 |
10.1 |
0.368 |
210 |
15.50 |
|
70mm2 |
12.1 |
0.259 |
260 |
18.00 |
|
As especificações, dimensões e estrutura dos produtos acima podem ser alteradas devido ao progresso tecnológico, e especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente. |
|||||
AC1000V / DC 1500V (cabo de alta tensão sem blindagem)
Série de Produtos |
Especificação |
Diâmetro externo do condutor trançado |
Resistência do condutor |
Corrente permitida de referência |
Diâmetro externo acabado |
QZJ-C QZJ-D
|
10mm2 |
4.50 |
1.82 |
70 |
6.80 |
16mm2 |
5.60 |
1.16 |
95 |
8.00 |
|
25mm2 |
7.20 |
0.743 |
130 |
10.00 |
|
35mm2 |
8.30 |
0.527 |
160 |
11.00 |
|
50mm2 |
10.1 |
0.368 |
210 |
13.00 |
|
70mm2 |
12.1 |
0.259 |
260 |
15.00 |
|
95mm2 |
14.5 |
0.196 |
320 |
17.30 |
|
120mm2 |
15.9 |
0.153 |
370 |
19.00 |
|
As especificações, dimensões e estrutura dos produtos acima podem ser alteradas devido ao progresso tecnológico, e especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente. |
|||||
AC 1000V / DC 1500V (cabo blindado de alta tensão)
Série de Produtos |
Especificação |
Diâmetro externo do condutor trançado |
Resistência do condutor |
Corrente permitida de referência |
Diâmetro externo acabado |
QZJP2-C QZJP2-D |
10mm2 |
4.50 |
1.82 |
70 |
9.50 |
16mm2 |
5.60 |
1.16 |
95 |
11.30 |
|
25mm2 |
7.20 |
0.743 |
130 |
13.50 |
|
35mm2 |
8.30 |
0.527 |
160 |
14.50 |
|
50mm2 |
10.1 |
0.368 |
210 |
17.00 |
|
70mm2 |
12.1 |
0.259 |
260 |
19.00 |
|
95mm2 |
14.5 |
0.196 |
320 |
21.60 |
|
120mm2 |
15.9 |
0.153 |
370 |
23.00 |
|
As especificações, dimensões e estrutura dos produtos acima podem ser alteradas devido ao progresso tecnológico, e especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente. |
|||||
AC600V / DC 900V (cabo de alta tensão blindado multi-core)
Série de Produtos |
Número de núcleos |
Especificação |
Diâmetro externo do condutor trançado |
Resistência do condutor |
Corrente permitida de referência |
Diâmetro externo acabado |
QZJP2-C QZJP2-D |
2 |
1.5mm2 |
1.60 |
12.70 |
13 |
7.60 |
3 |
11 |
8.00 |
||||
4 |
10 |
8.60 |
||||
5 |
9 |
9.20 |
||||
2 |
2.5 mm2 |
2.06 |
7.60 |
18 |
8.60 |
|
3 |
16 |
9.20 |
||||
4 |
14 |
9.90 |
||||
5 |
13 |
10.80 |
||||
2 |
4 mm2 |
2.70 |
4.71 |
26 |
10.10 |
|
3 |
22 |
10.60 |
||||
4 |
20 |
12.00 |
||||
5 |
18 |
13.20 |
||||
2 |
6 mm2 |
3.40 |
3.14 |
33 |
11.80 |
|
3 |
29 |
12.60 |
||||
4 |
26 |
13.60 |
||||
5 |
23 |
14.80 |
||||
As especificações, dimensões e estrutura dos produtos acima podem ser alteradas devido ao progresso tecnológico, e especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente. |
||||||
