A chamada "blindagem" na estrutura do cabo é essencialmente uma medida para melhorar a distribuição do campo elétrico. Um fio enrolado com um condutor fora do fio é chamado de fio blindado. Um condutor envolvido com um condutor fora do condutor é chamado de fio blindado, e o condutor envolvido é chamado de camada de blindagem, que geralmente é uma malha de cobre trançada ou moor de cobre (alumínio).

Função: evitar que os sinais de interferência entrem na camada interna, interferência do condutor e reduzir a perda de sinais de transmissão.

Nota: Ao selecionar fios blindados, a camada isolante do fio de aterramento da camada de blindagem tem função condutora e pode ser conectada à camada de blindagem (com certa resistência).

A camada de blindagem do cabo blindado é feita principalmente de materiais não magnéticos, como cobre e alumínio, e a espessura é muito fina, muito menor que a profundidade da pele do material metálico na frequência de uso. camada de blindagem não se deve principalmente à reflexão do campo elétrico e campo magnético pelo próprio corpo metálico. , absorção, mas devido ao aterramento da camada de blindagem. Diferentes formas de aterramento afetarão diretamente o efeito da blindagem. Os métodos de aterramento das camadas de blindagem do campo elétrico e do campo magnético são diferentes. Pode ser sem aterramento, de terminação simples ou de terminação dupla.

O condutor envolvido pela estrutura é chamado de camada de blindagem, que geralmente é um tecido condutor, malha de cobre trançado ou cobre (alumínio) platina.

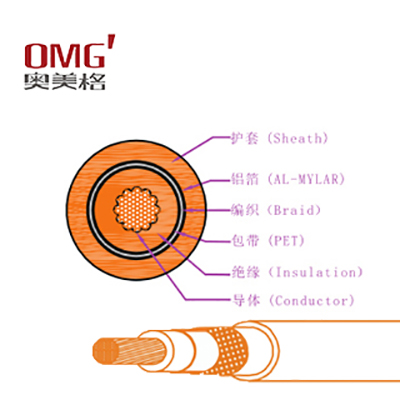

Cabo comum: camada de isolamento + camada de blindagem + fio.

Cabo Avançado: Isolamento + Blindagem + Condutor de Sinal + Blindagem Condutor de Terra.

Aplicação: A camada de blindagem precisa ser aterrada, e o sinal de interferência externa pode ser introduzido no solo por esta camada, de modo a evitar que o sinal de interferência entre no condutor interno e reduza a perda do sinal de transmissão. A função do fio blindado é isolar a fonte de ruído do campo eletromagnético do equipamento sensível e cortar o caminho de propagação da fonte de ruído. A blindagem é dividida em blindagem ativa e blindagem passiva. O objetivo da blindagem ativa é evitar que a fonte de ruído irradie para fora, e é a blindagem da fonte de ruído; a finalidade da blindagem passiva é evitar que o equipamento sensível seja interferido por a fonte de ruído, que é a blindagem do equipamento sensível.

Precauções de uso: A camada de blindagem do fio blindado não pode ser aterrada em vários pontos, pois diferentes pontos de aterramento são sempre diferentes, e há uma diferença de potencial em cada ponto. Como o aterramento multiponto, a corrente é formada na camada de blindagem, a corrente é induzida no fio e a interferência é induzida na linha de sinal, que não apenas falha na blindagem, mas também introduz interferência. maior impacto e devem receber atenção especial.
